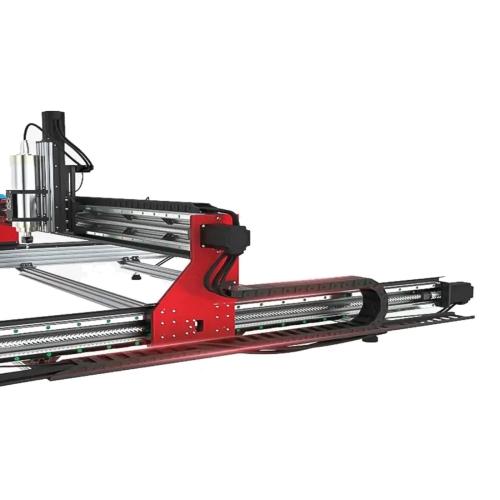

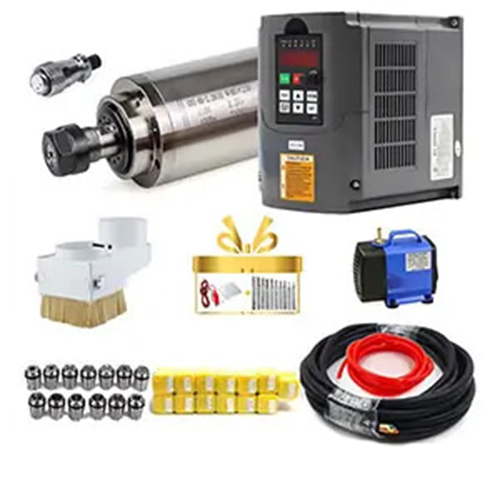

CNC Fréza a Gravírka 1515 1500x1500mm 2,2kW + Príslušenstvo



Priemyselná CNC fréza 1515 Ultra bola navrhnutá tak, aby splnila požiadavky na sériovú výrobu a presné spracovanie dielov. Toto nie je hračka, ktorú možno nájsť na trhu, vyrobená zo sporných materiálov a zastaranej technológie s mnohými výrobnými vadami. U nás dostanete stroj, ktorý je 100% overený na odolnosť, efektivitu a presnosť pri práci.

Frézovanie drev, plastov a kovov pomocou CNC1515 Ultra prebieha veľmi hladko rýchlosťou až 5000 mm/min.

Stabilitu zabezpečuje robustný kovový rám frézy, ktorý váži viac ako 100 kg po zložení.


CNC fréza 1515 v detailoch:



---

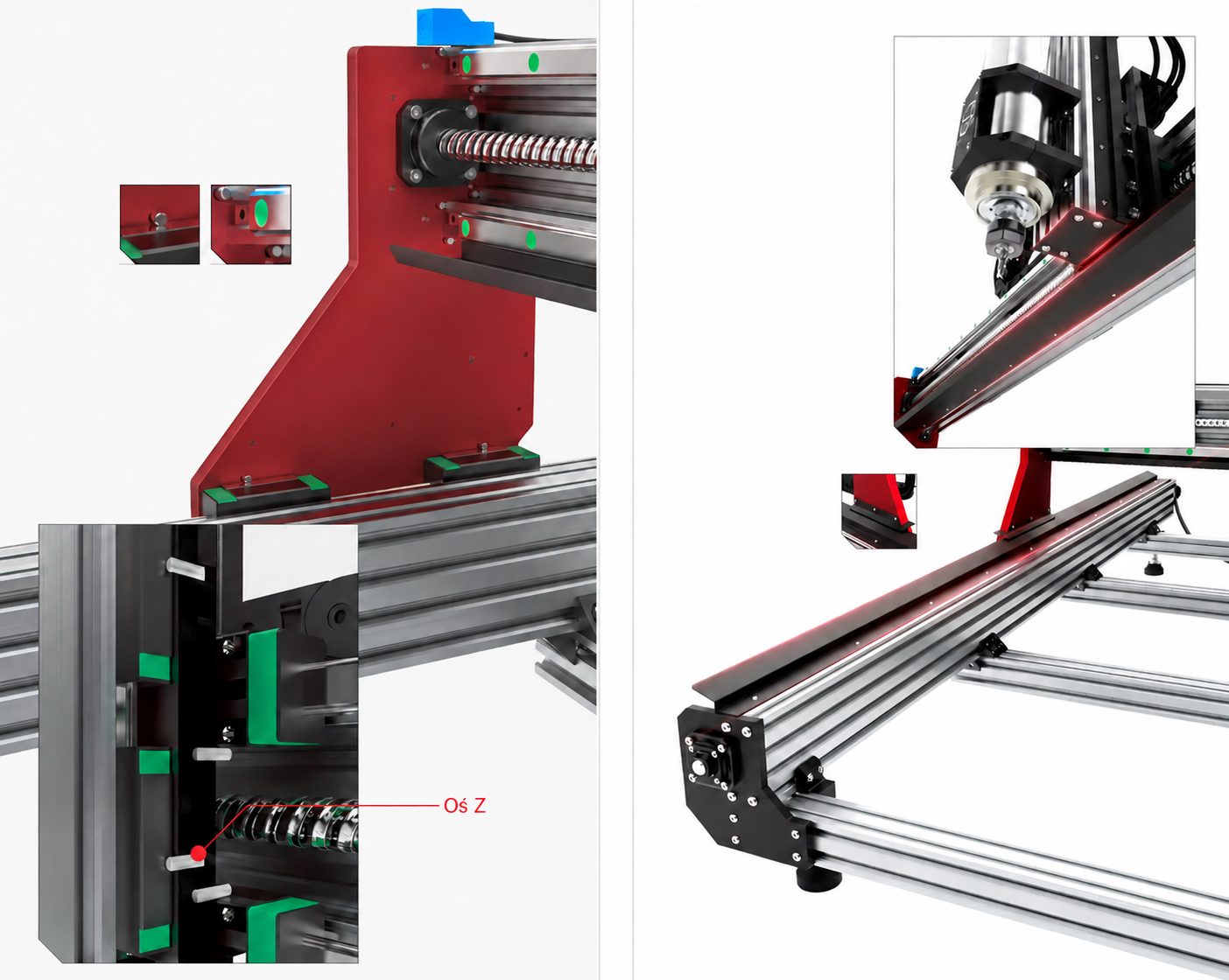

Osa Y HG15, vzdialenosť od stredu posúvača 127 mm – optimálne umiestnenie pre zach ovanie vynikajúcej stability.

Dvojité koľajnice, ktoré slúžia ako základná os, poskytujú maximálnu pevnosť a optimálne podporujú prácu osí X a Z.

Montážna základňa z odolného hliníka je hrubá 12 mm, čo tiež zlepšuje stabilitu celej stroja.



Ovládač MACH3 DDCS V4.1

DDCS V4.1 je pokročilý priemyselný CNC ovládač s nasledujúcimi kľúčovými vlastnosťami:

• Nezávislé offline fungovanie: Funguje autonomne, bez potreby pripojenia k počítaču počas práce; projekty sa môžu prenášať pomocou USB.
• Jasný 7-palcový displej s intuitívnym ovládacím panelom
• Podpora plného súboru G-kódu Fanuc: Kompatibilný so širokým spektrom CAD/CAM softvéru ako ArtCam, AutoCad, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 a iné.
• Prenos súborov cez Ethernet: Umožňuje prenos G-code súborov akejkoľvek veľkosti medzi počítačom a ovládačom cez Ethernet.
• Robustná priemyselná konštrukcia: Odolné puzdro a moderná technológia na presné ovládanie funkcií CNC.
• Integrovaný MPG ručný ovládač: Umožňuje presné manuálne ovládanie osí stroja.
• Napájanie 36V: Určené na prácu so stepper motorom s krútiacim momentom 2,2 Nm.
• Integrovaný menič 2,2 kW/220V: Umožňuje priame ovládanie vretena s výkonom do 2,2 kW.
• Integrované filtre proti rušeniu: Zaisťujú stabilnú prevádzku systému znížením elektromagnetického rušenia.
• Efektívne chladenie: Vybavené tromi tichými ventilátormi, ktoré zabezpečujú dostatočné chladenie vnútorných komponentov.
• 4-kanálový reléový modul: Umožňuje ovládanie ďalších periférnych zariadení.
• DB37 blokový terminál: Uľahčuje pripojenie vonkajších zariadení a signálov.









---





Pomer oporného ramena k opornému ramenu na osi Z na ľavej strane podobných modelov je približne 3,5:1, na osi A približne 3,1:1.

Na pravej strane CNC frézy OSMAN - pomer oporného ramena k opornému ramenu na osi Z je približne 2,1:1 a na osi X približne 2,2:1.

Menší pomer zabezpečuje menšie odstredivé sily na celú konštrukciu, čím sa dosahuje vyššia štrukturálna efektívnosť.

Niektoré modely podobných fréz majú kombináciu viacerých prvkov na vedení, čo zvyšuje hmotnosť osi X o 2,5-krát, zvyšuje vzdialenosť medzi spojovacími prvkami a vedie k oddelenej konštrukcii (ľavá strana), čo spôsobuje nerovnomerné rozloženie síl a vysoké napätia na spojoch.


CNC 1515 fréza používa kombináciu tesne priložených prvkov vedenia na koľajniciach,

Čo vedie k podstatne menšiemu rozostupu medzi spojmi a osou vretena. Ťahové sily pôsobia s podstatne menšou silou na spojovacie prvky.

Technické údaje CNC frézy 1515 1500x1500mm:

• Model: 1515
• Rozmery po zložení: 1665x1630x710mm
• Pracovná plocha: 1300mm (X) x 1300mm (Y) x 150mm (Z)
• Mekanizmus prenosu: guľový skrutka SFU16mm 1610 (osi X + Y), guľový skrutka SFU 12mm 1204 (osi Z)
• Mekanizmus vedenia: lineárne vodiče HGR 15 umiestnené na osiach X+Y a MGN15 umiestnené na osí Z
• Motor: 4x krokový motor 57HSE 2,2NM (uzavretý cyklus)
• Senor na osi Z: štvorcový kovový senzor blízkosti
• Maximálna rýchlosť posuvu: 0-15000 mm/min
• Maximálna rezacia rýchlosť: 0-5000 mm/min
• Celková hmotnosť: 130kg
• Napájanie: 220-230V/50Hz

• Rozmery vretena: ø 80 x 238mm (priemer: 80mm x dĺžka: 238mm)
• Materiál: puzdro z nerezovej ocele 304, ochrana proti vode z hliníka
• Výkon: 2,2 kW
• Rýchlosť otáčania vretena: 0-24000 ot/min
• Odchýlka axiálneho pohybu: 0,01 mm
• Ložisko: 3 ks. ložiská typu 7005, 1 ks. ložisko typu 7002
• Koaxiálnosť: 0,025 mm (2,5 mikrónu)
• ER20 upínacie čeluste: rozsah upínania od 1 mm do 13 mm | 28 ks: 1 mm / 1,5 mm / 2 mm / 2,5 mm / 3 mm / 3,175 mm / 3,5 mm / 4 mm / 4,5 mm / 5 mm / 5,5 mm / 6 mm / 6,35 mm / 6,5 mm / 7 mm / 7,5 mm / 8 mm / 8,5 mm / 9 mm / 9,5 mm / 10 mm / 10,5 mm / 11 mm / 11,5 mm / 12 mm / 12,5 mm / 12,7 mm / 13 mm
• Presnosť: radiálna < 0,03 mm | axiálna < 0,01 mm

• 4-kanálový reléový modul – na ovládanie periférnych zariadení.
• 24V 50W napájanie – zabezpečuje stabilné napájanie pre nízkonapäťové komponenty.
• VFD 2.2KW 220-230V – frekvenčný menič na reguláciu rýchlosti vretena.
• Jednofázový filter pre hlavné napájanie – stabilizácia a ochrana pred rušením.
• 3x tichý DC ventilátor – zabezpečuje efektívne chladenie komponentov.
• BH57 4-osový modul – na podporu mnohonásobných pohybov v CNC strojoch.
• 800W hlavné napájanie (36V pre hybridný krokový motor) – napájanie pre hybridné krokové motory.
